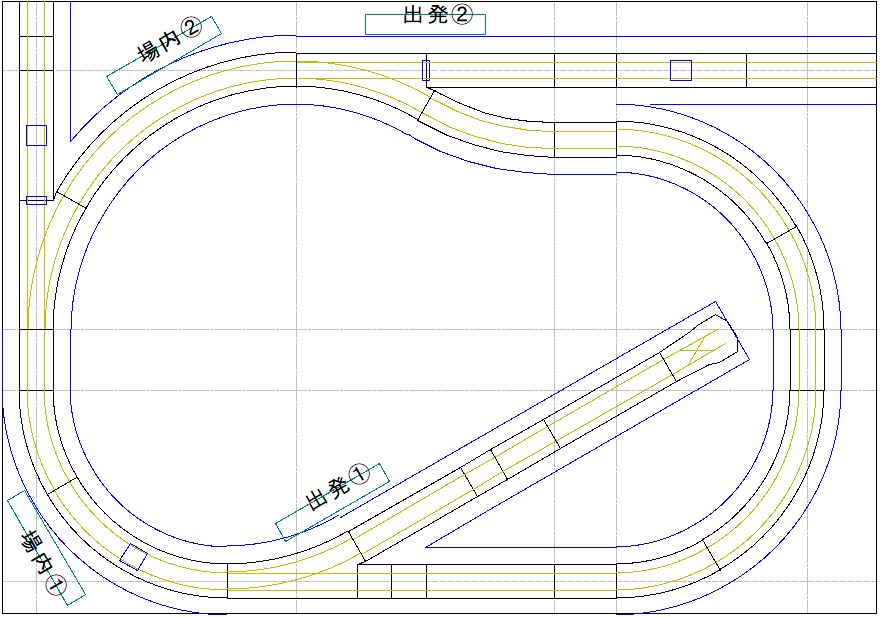

近くの材木屋で配っている廃材を使ったレイアウト

外部からの接続できる様にして、エンドレス内にも引込線を追加
しました。

場内信号機は、引込み線に進入しない場合はそのままとし進入する
際に動作をさせる仕様とします。
進行方向と、ポイントの切替状況と動作SWにより信号を作動させる
様に回路を構成します。

レイアウトのサイズからしてBトレ用にと考えていましたが、引き
込み線の有効長からして、鉄コレの単行用にしか使えないかなと
思いました。

小さい車両を「杪蛹」と表し「ちいさな」と読む鐡道会社を仕立て
上げました。


これに気をよくして似たサイズの板を利用して、第二弾、第三弾のレイアウトも設計してしまいました。
以下のレイアウト製作時は、別途ページを製作します。

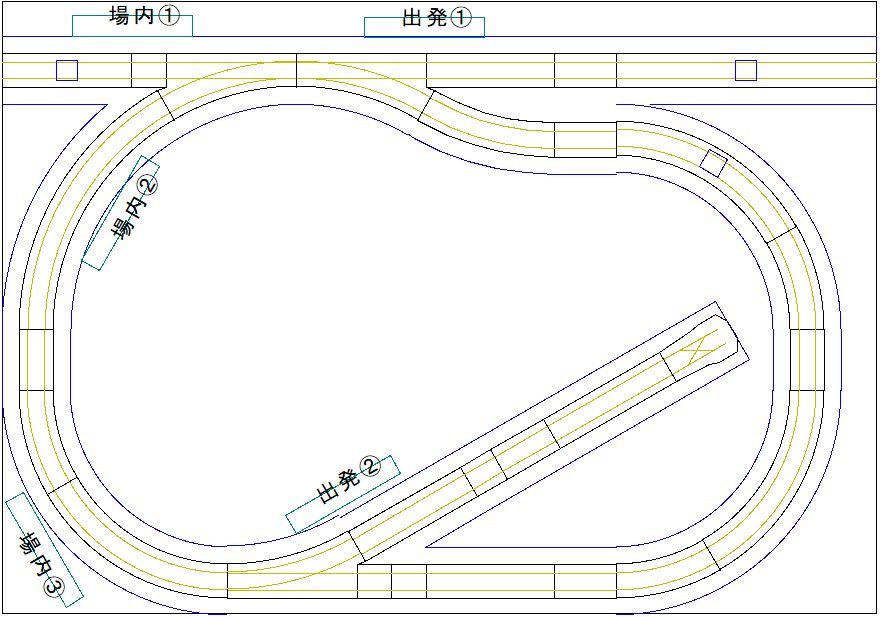

第二弾
こちらのモデルは、エンドレスを周回せずに通過出来る設計にしています。

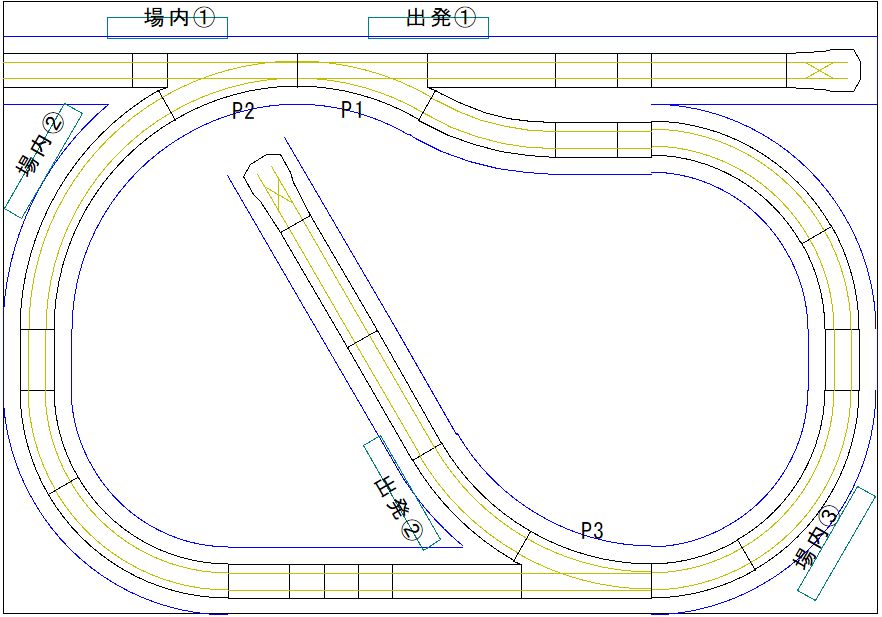

第三弾
こちらのモデルは、違う方向に分岐出来る様にポイントの位置を変更しました。
レイアウトの配置により変化を付けられるようにしてみました。

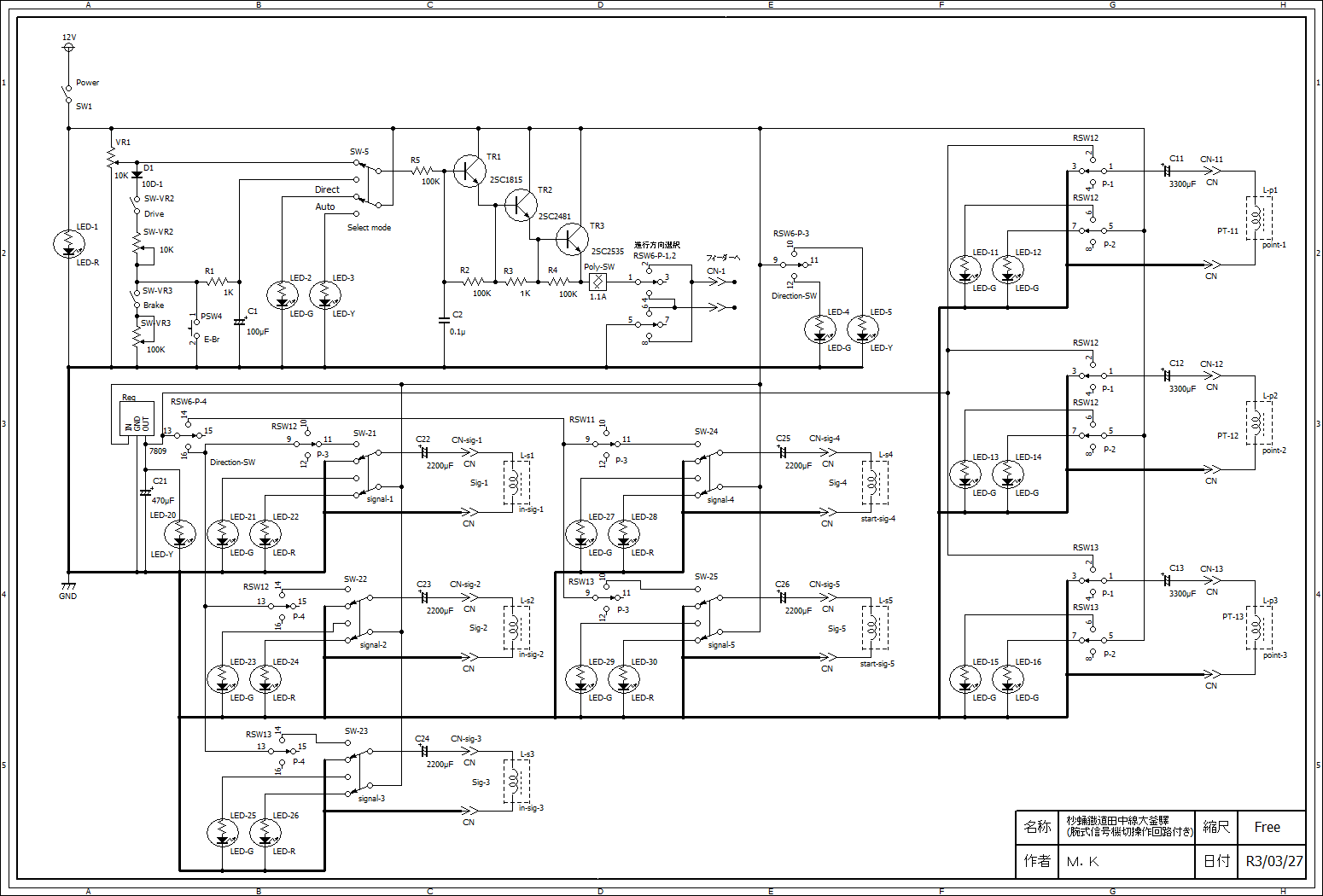

レイアウトのコントローラー部分には、これまで調べた回路から、
自分好みの操作性を追求してみました。
トランジスタコントローラーはネットで見つけた、3石としました。
マスコン、ブレーキにはSW付きのVRとし、動作回路を切り替えて
います。

ノッチを入れて出発させ、ブレーキを効かせて停車をさせたい。
非常ブレーキを一連の動作に組込みたかったのですが、回路と
スイッチの関係で今の実力ではまとめられず、緊急停止釦を導入
することにしました。

ただ、自動運転の際に操作状況を示すLED回路が組込めて無めず、
これも、今後の課題です。

動作状況表示には、リレーで回路を組めば出来るのはわかっていますが、どこまで内容を豪勢にするか悩みどころです。

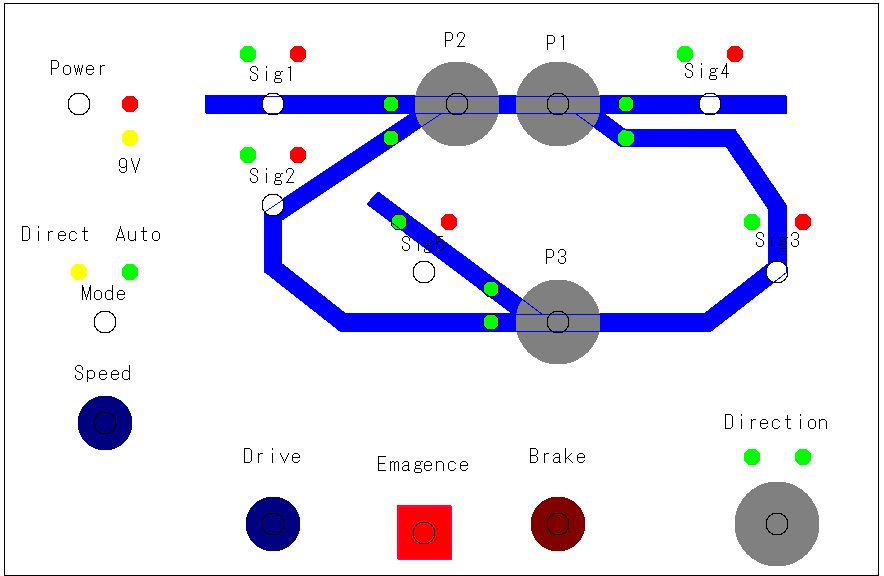

第二弾、第三弾のコントロールパネルについても、
基本的には同じになると思います。
