短編成用レイアウト
20m級の短編成を運用させるレイアウト
テキスト
- このページについて
-
省スペースのエンドレスに一部高架駅を組込んだ20m級電車を運用する為の簡易レイアウト。
折返しにより、進行方向の入替が出来るレール配置にしてあります。
- リスト
-
- 短編成用レイアウトについて
-

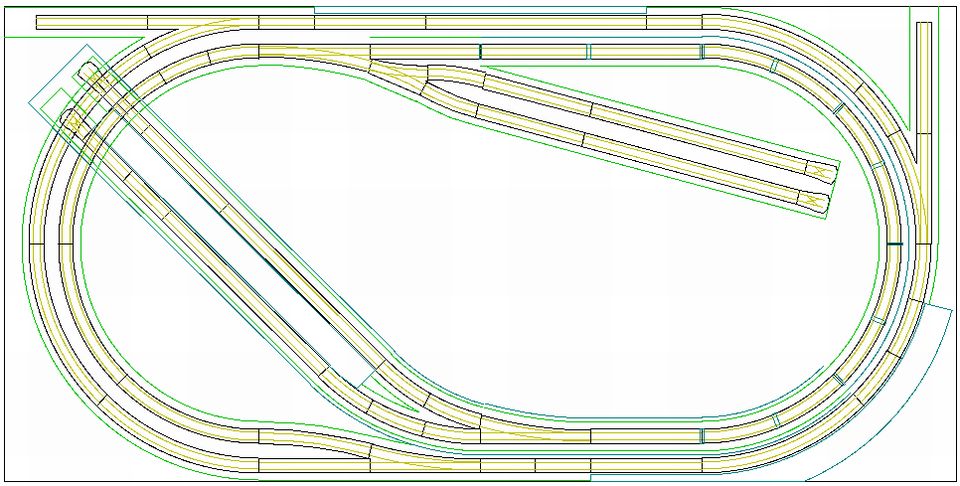

20m級の電車を運用する為のレイアウトですが、ベースサイズを600mmx1200mmの小型としてあります。
エンドレスでの運転のほか、2方向から他のレイアウトからの乗入が可能なレール配置にしてあります。
エンドレス内にも、2線の留置線を配置してあり、多彩な運用がはかれます。
