ブレッドボード購入記
- このページについて
-
トラコン試作を2台程しましたが動作がおかしく、いくら調べても上手く行かず、アドバイスを求めたところ
ブレッドボードで回路の検証をした方が良くなり、ブレッドボードを導入するに至りました。
ブレッドボードを導入するに当たり、色々と物色した情報の備忘録のページとなります。
このページ内の金額については変動しますので、参考価格とします。
- リスト
- 導入経緯
-
臨時収入が有ったことから、以前から計画していたトラジスタコントローラーの試作を計画しました。
色々と、やりたいことの設計は以前からしていましたが、自分の技術も考えずに設計をしてしまい、
製作をしましたが、上手く動作しないという結果に終わりました。
第一弾は、想定していた配線とは異なるし、フィーダー出力がおかしく、配線がケースに収まらない
という結果に終わり、原因追及するにはスキル不足な為、シンプルな物を試作して比較することにしました。
と言う事で、シンプルな回路にした第2弾を試作しました。
しかし、ものの見事に第2弾も轟沈し、参考にしたサイト「沖縄電気鐵道 -浦添線-」の管理者にアドバイスを
お願いしました。
しかし、上手く修正できず、アドバイスに従いブレッドボードを導入するに至りました。
| コントローラーの小部屋ページへ戻る | リストに戻る | このページのTopに戻る。 |
- 製品調査
-
購入するに当たり、いつも利用している秋月電子、せんごくネット、若松通商を選定対象としました。
結論からして、若松通商は、せんごくネットと比べ若干高いので、今回は選考外に。
せんごくネットは、国産のサンハヤトの製品が比較的安価に提供されています。
製品品質からするとこちらを選ぶべきなのかもしれませんね。
しかし、貧乏人はそうも言っていられないのが現実です。
中国社製ではありますが、今回は安価な商品を扱っている秋月電子で、纏めたいと思います。
せんごくネット 部品名称 型式 Type 数量 単価 価格 ブレッドボード SGK-BB8455 83.5×54.5×8.5mm
穴数:4001 \220- \220- ブレッドボード用
ジャンプワイヤーSPP-50 Pin+PinSPP-50 50mm×10本 1 \440- \440- SPP-70 Pin+PinSPP-70 70mm×10本 1 \460- \460- ブレッドボード用
部品パックSBS-P01 SWx8、VRx6 1 \1,400- \1,400- 小型ブレッドボードパーツセット
タイマーIC555を使った
電子工作セットSBS-203 1 \2,500- \2,500- 合計 \5,020-
国産の製品であることから、そこそこの価格になります。
ただ、セット物に魅力的な商品があるので、引続き検討をしていきたいと思います。
| コントローラーの小部屋ページへ戻る | リストに戻る | このページのTopに戻る。 |
- 選定状況
-
調査した結果、現状は秋月電子にラインナップされているもので、選択したいと思います。
秋月電子通商 部品名称 型式 Type 数量 単価 価格 ブレッドボード BB-801P 86.5X64.5X8mm
穴数:400
電源ライン(赤・青)：2系統1 \200- \200- ブレッドボード用
ジャンプワイヤーBBJ-65 各種 合計６０本以上 1 \220- \220- ブレッドボード用
ＤＣジャックＤＩＰ化キットAE-DC-POWER-JACK-DIP φ2.1 DCアダプター接続端子 1 \100- \100- 半固定ボリューム 3362P-1-104LF １００ｋΩ 5 \40- \200- 半固定ボリューム 3362P-1-103LF １０ｋΩ 5 \40- \200- タクトスイッチ TVDP01-060CR 赤 5 \10- \50- タクトスイッチ TVDP01-060CB 黒 5 \10- \50- スライドスイッチ SS-12D00G3 １回路２接点 基板用 10 \20- \200- 合計 \1,220-
流石中国製ですね。
これだけのパーツをリストアップしてもこの金額。
2021-05-25現在。
財務省と折衝中。
他の支出について縮小を要求されており粘り強く、交渉中。
早期に手配をしたいのですが・・・。
内の財務省はどの様に判断を下すのでしょうか。
| コントローラーの小部屋ページへ戻る | リストに戻る | このページのTopに戻る。 |
- 発注内容
-
2021-05-25現在。
購入申請中。
決済の状況はいかに！
発注内容は、上記の選定リストそのままで行います。
連休も無いので、割と早めに到着すると期待しています。
金額については、発注時の金額です。
商品も、常に変わりますので、参考程度にしてください。
2021-06-01
財務省から購入申請認可の通知が届き、早速、早朝に注文しました。
今回は、以前発注忘れしたパーツも一緒に注文をしています。
オーダーID：E210601-001363001
2021-06-01 18:00現在
注文状況を確認したところ発送済みになっており、送り状ナンバーがあり追跡してみると
輸送中になっていました。
夜中の発注でしたが、その日に発送まで終わりました。
今回は劇的に早い対応で、驚いています。到着したら確認を行い、一部工作が必要なものが
あるので、早速始めていきたいと思います。
| コントローラーの小部屋ページへ戻る | リストに戻る | このページのTopに戻る。 |
- 製品確認
-
2021-06-02 9:30到着。
注文から、早い到着でした。

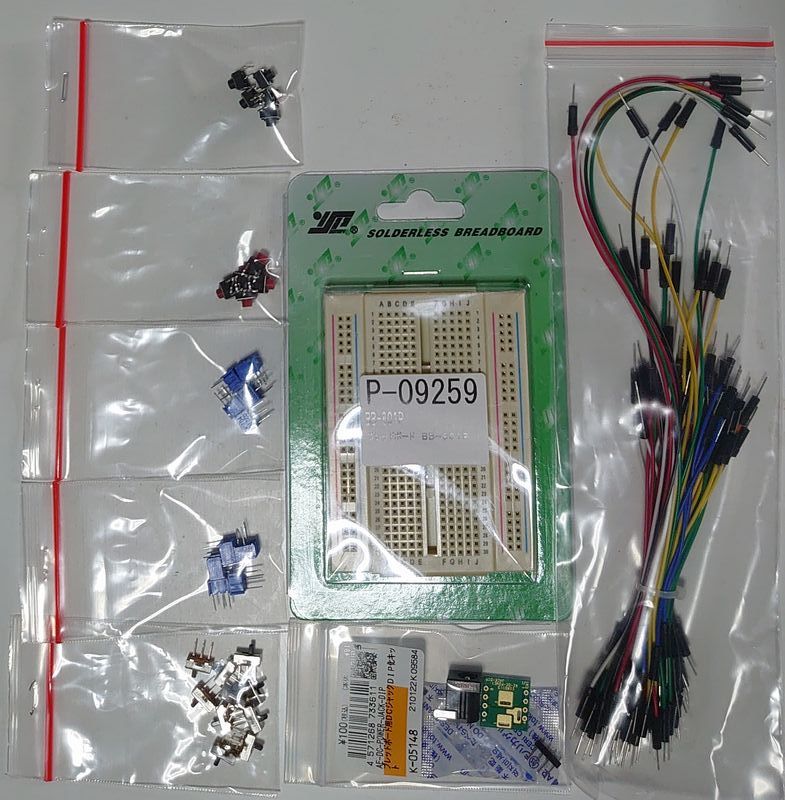

注文したブレッドボード関連一式

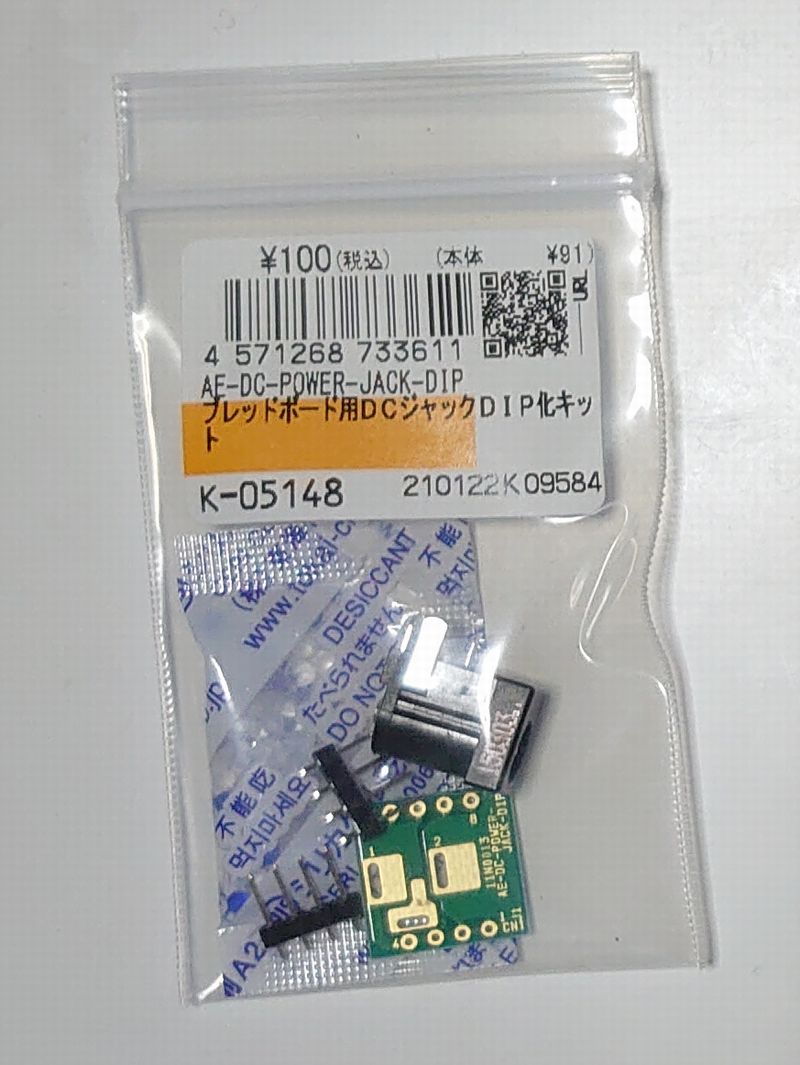

DCジャックのキット

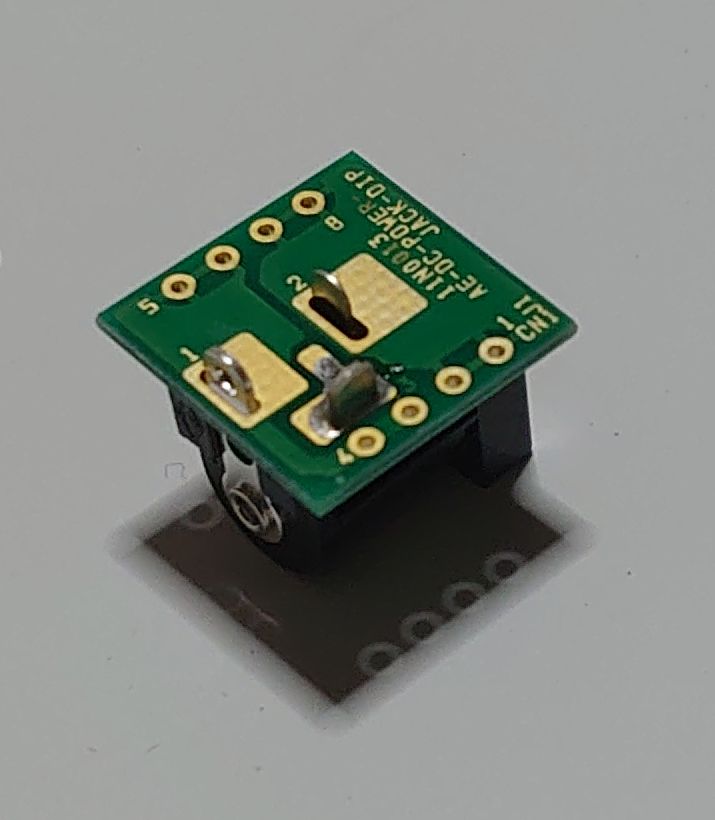

| DCジャックキットの組み立てた様子。 | ||
|---|---|---|
 |
 |

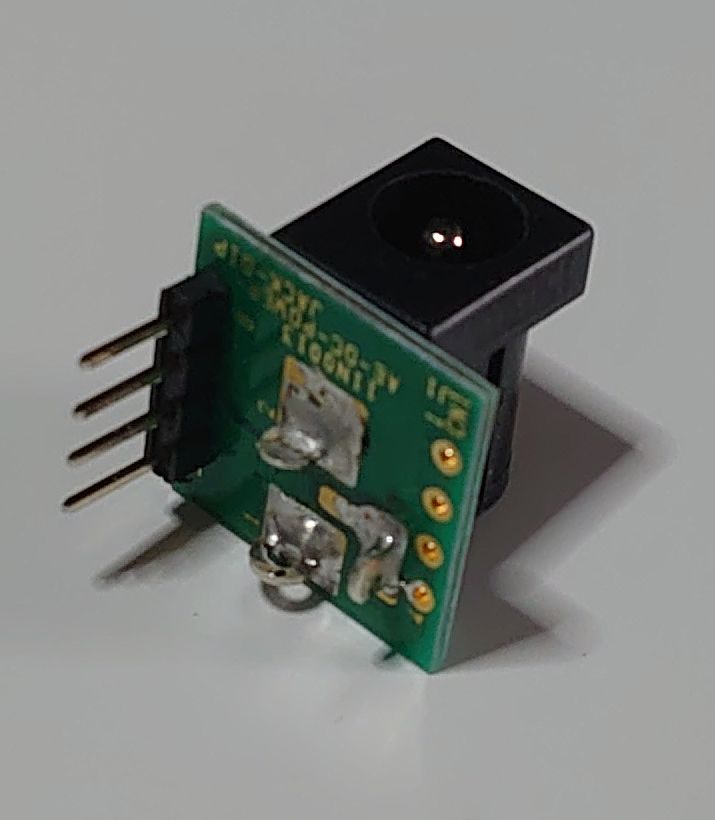

電源コネクタ部の半田付けの 様子。 基盤が小さくて結構熱く ドライバーで、押さえてい ました。 |
 |
 |

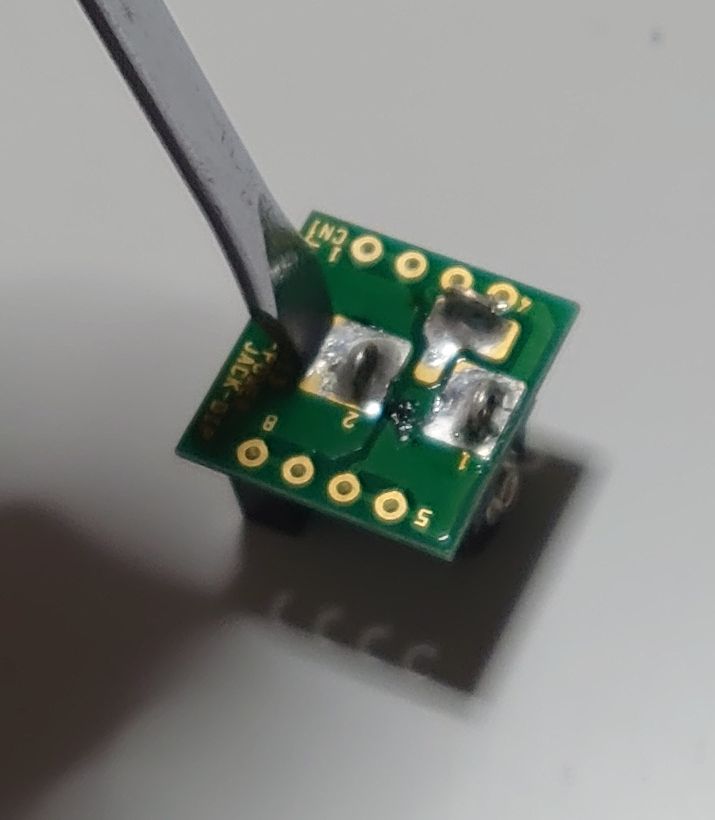

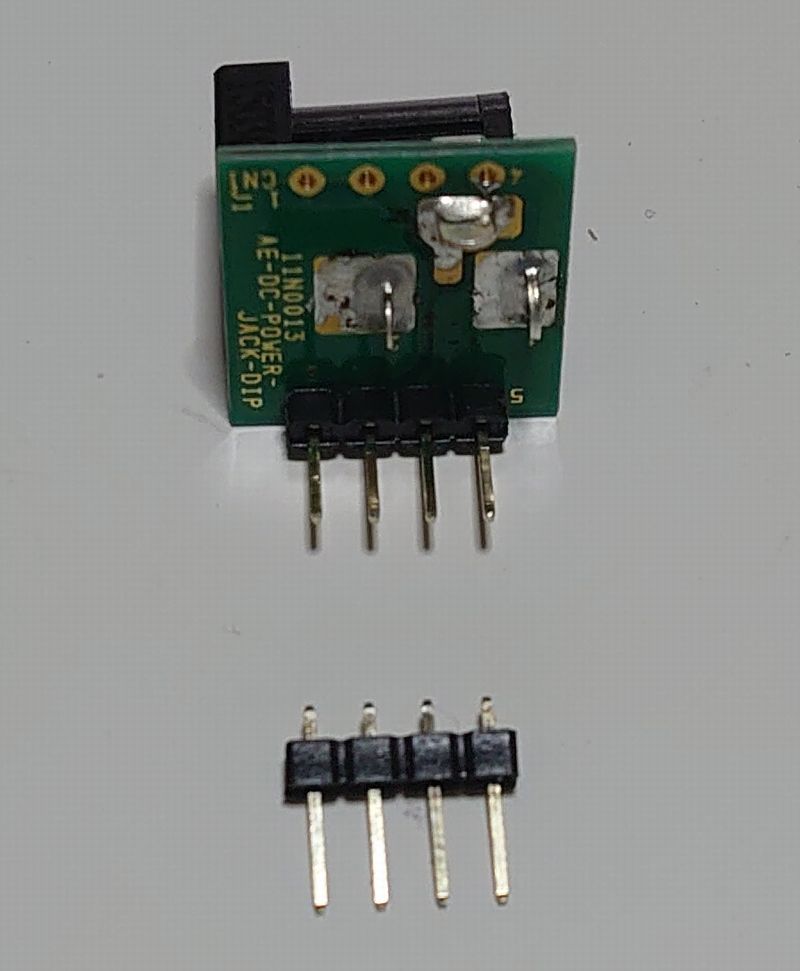

組み立て最中に片側のピンが 行方不明に。 回路のテストをしていた所、 不思議なところから発見。 ようやく完成しました。 |
| コントローラーの小部屋ページへ戻る | リストに戻る | このページのTopに戻る。 |
