OML Type1の基本規定
- このページについて
-
このページはOML ベースサイズType1について基本規定をまとめます。
- リスト
-
- Type1の概要
-
OML Type1は、市販されているレイアウトボードサイズを採用しています。
サイズは900㎜x300mmと600㎜x300㎜、コーナーモジュールは450㎜x450㎜としています。
市販されている物と異なる点は、モジュールベースの厚みが違います。
利用レールは、TomixのS280とC280を規定しています。
ミニレール、スーパーミニレールでは、一般的なレイアウトが作成出来るので、このサイズでは特に規定していません。
- 直線モジュール
-
OML Type1の直線モジュールは、2サイズ規定しています。
Type1-S1：900㎜300㎜
Type1-S2：600㎜x300㎜
それぞれS280を3本、2本使用します。
レール配置はレール中心をベースの中心に合わせて配置します。
| Type1レール配置図 |
|
|

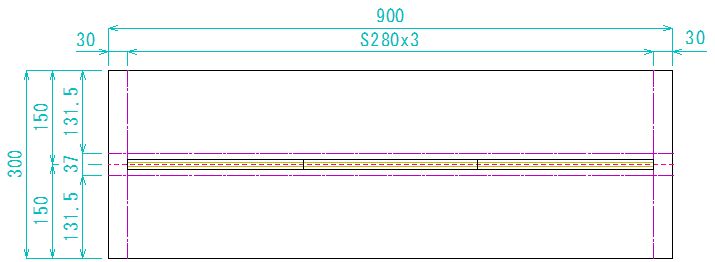

| 図 Type1-S1 |

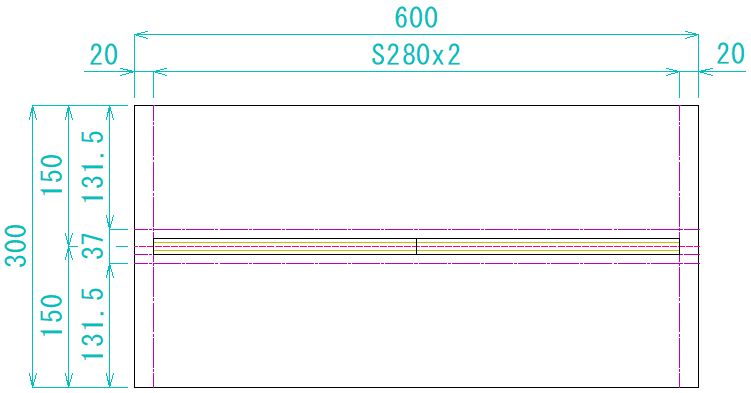

図 Type1-S2 |
- コーナーモジュール
-
OML Type1のコーナーモジュールは1サイズのみで450㎜x450㎜とします。
レール配置は基準点から300㎜の位置をレールの中心とし、20㎜の余白を設けて配置します。

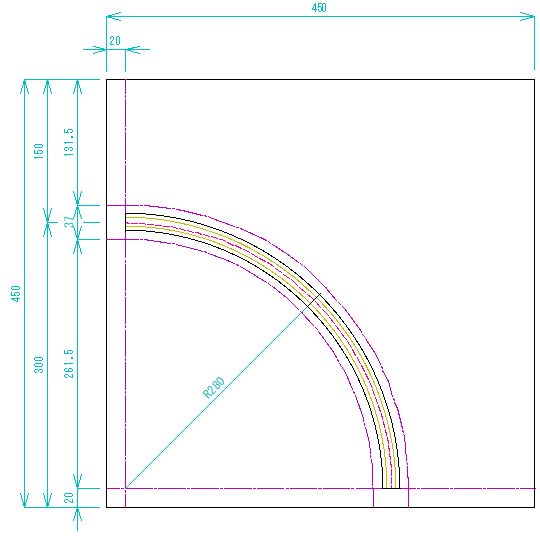

| Type1レール配置(コーナー部) |
|
| 図 Type1-C |
