OML基本規定の小部屋
- このページについて
-
このページはOMLの基本規定について取りまとめを行います。
OMLは複数の規格を規定しています。利用しやすいものを選択していただけると幸いです。
OMLはTomixのレールシステムを用いたものになります。
他社のレールシステムについて転用は出来ますが、お勧めするものではありません。自己責任にてご利用して下さい。
- リスト
- OML基本規定について
-
OMLは、組立式レイアウトの一部として規定しています。
基本規定では、基本的な物のみの規定をします。
定めた基本規定以外の事項については、付帯則として拡張規定に取りまとめを行っていきます。
基本規定にて定めるもの
- モジュールベースサイズ
- レール配置
- モジュールへの接続方法
- 接続用勾配モジュールについて
- 制御回路について
それ以外の項目について、このページで規定していきます。
- ベースサイズ・レール配置
-
各サイズの詳細な配置などは、それぞれのページにて規定していきます。
ここでは、各モジュールサイズの概要の説明を行います。
Type1：一般的なレイアウトモジュールのサイズに近い物です。
Type2：省スペース型のモジュールです。 - Type1
- Type2
- モジュールへの接続方法
-
モジュールに接続する方法ですが、モジュールには10㎜前後の接続部分が用意されています。この部分に接続用の
線路を繋ぎます。通常のレール以外にワイドレール、一部橋脚レールが接続できます。
-
OMLと組立式レイアウトとの接続には、主に次のレールを利用します。
トラフガータ・ポニートラス・ワイドレール等
高架橋への接続を前提としています。
モジュールの高さは、PC橋脚のP4に高架橋等を取付けた際のレールの高さと同じ高さにしてあります。
OML接続部の処理は、ワイドレール・ポニートラス等を利用する場合には、OML接続部の道床を設置せず、直接OMLの
レールへ接続し、接続するレールの反対側に高架橋の接続パーツを利用します。
トラフガータを利用する場合には、高架部のパーツを利用し、高架橋に接続します。
組立式レイアウト部分の内容については、特に制約は設けていません。
OMLと組立式レイアウトの接続方法

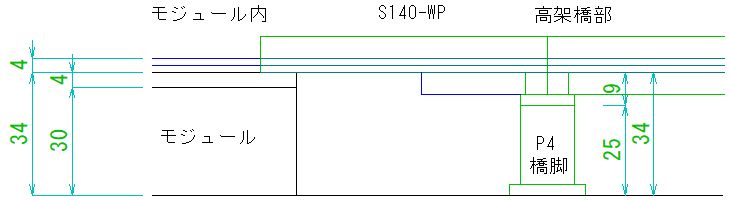

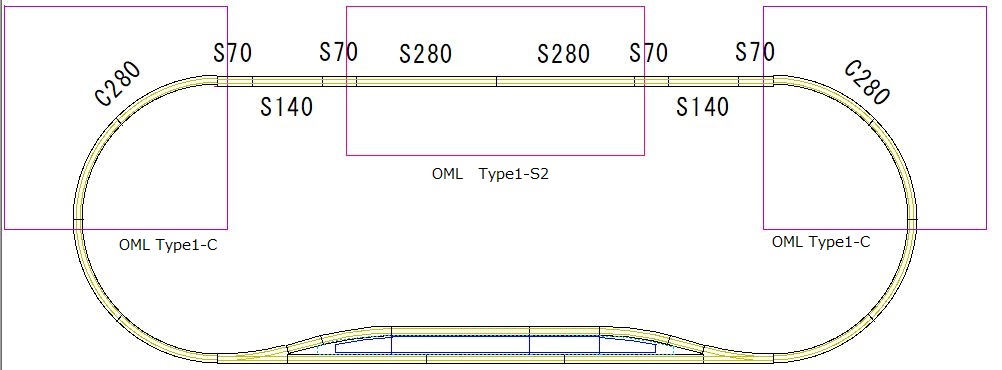

図 OMLと組立式レイアウトの接続例
-
橋梁系接続可能レール一覧
推奨モジュール接続用レール一覧 (2020/ 9/ 8現在) 3237 コンクリートアーチ橋S70(F) (2本セット)
(Type2モジュールのみ)1525 バリアブルレールV70 3247 トラフガーダー橋(F)(赤) (２本セット) 3248 トラフガーダー橋(F)(深緑) (２本セット) 3249 ポニートラス鉄橋(F)(青) 3250 ポニートラス鉄橋(F)(赤)
これらのレールについては、OML側は直接レールと接続が出来、高架側もパーツが揃っている製品になります。
モジュール間の接続を推奨するものではありません。
利用する際には、自己責任でご利用して下さい。
- 接続用勾配モジュールについて
-
フロアーレベルの組立式レイアウトとモジュール接続する為の勾配モジュール規定になります。
高架橋システムだと、5㎜から25㎜の橋脚を利用することでモジュールと接続する事ができます。
PC橋脚システムはP4の高さが該当します。
拡張規定に定めますが、Type2での利用については、登坂能力の高いTomixのベルニナ号等が対応可能な車両になると
思われます。
楽天の箱根登山鉄道はこちら
-
勾配表
直線モジュールについては、Type1-S2で設計しました。
コーナーモジュールはType1-Cで特に使用半径を決めずに表を作成しました。
表の高度は、レール下面の高さになります。
勾配表 距離(mm) 0 140 280 420 560 角度 0 22.5° 45° 66.5° 90° 高度(mm) 0 7.25 14.5 21.75 29
OML接続勾配モジュール

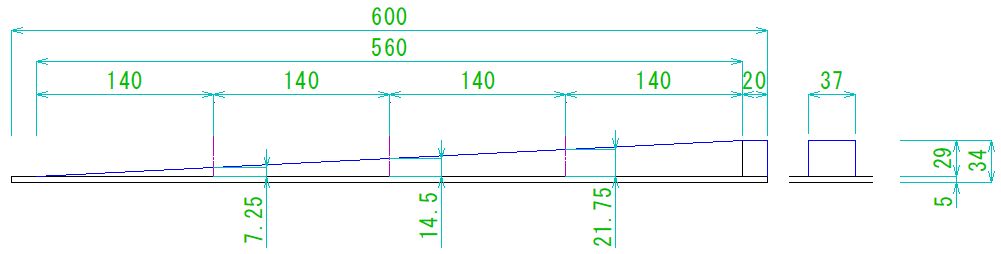

図 接続勾配
勾配側には、接続レールを載せる土台部分が必要になります。
- 制御回路について
-
OMLは上図の様に組立式レイアウトの一部として規定しています。
この為、モジュールに給電する為の方法については、接続されるレールからの給電を基本としています。
モジュール毎にギャップを切り給電する場合については、別途拡張規定に定めていきます。
