モジュールサイズ一覧
- このページについて
-
多数企画したモジュールサイズ一覧のページになります。
御利用したいサイズの確認ができます。
併せて、ベースモジュールのサイズごとの規格が出来ます。
各企画ごとの利用サイズもまとめてあります。
今後、各規定の拡張規格にて別途サイズが増える可能性があります。
その際は、都度規定していきます。
- リスト
| 企画の小部屋ページへ戻る | リストに戻る | このページのTopに戻る。 |
- モジュールの統一基本寸法
-
次の項目からモジュールを規定していきますので、その準備段階として、全体的な寸法について、先に規定して
おきます。
ベースモジュールの厚みはこの項目規定し、全体の統一した寸法として規定しています。
ベース厚は34㎜としています。内訳は、ベース板厚は4㎜、枠幅は30㎜に統一しています。
このベース厚は、Tomix高架橋システムとの接続を想定しています。

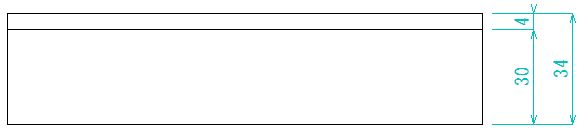

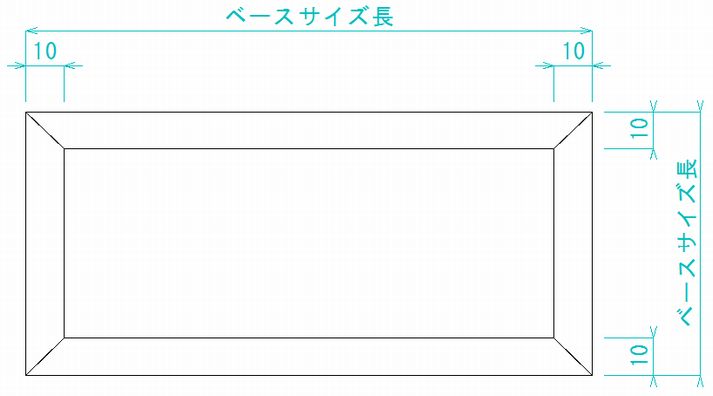

ベースの統一基本サイズ ベース厚は4㎜、枠幅は30㎜とします。 ベースの板枠の厚みは10㎜とします。
| 企画の小部屋ページへ戻る | リストに戻る | このページのTopに戻る。 |
- サイズ別一覧
-
サイズ別に規定の一覧をまとめます。
モジュールサイズ一覧 名称 サイズ別 規格 MKML-S
MKML-C140㎜x140㎜ MKML OML-Type1-S1 900㎜x300㎜ OMLType1 OML-Type1-S2 600㎜x300㎜ OMLType1 OML-Type1-C 450㎜x450㎜ OMLType1 OML-Type2-S1 300㎜x150㎜ OMLType2Ver.1、OMLType2Ver.2 OML-Type2-S2 150㎜x150㎜ OMLType2Ver.1、OMLType2Ver.2 OML-Type2-C1 360㎜x360㎜ OMLType2Ver.2 OML-Type2-C2 220㎜x220㎜ OMLType2Ver.2
| 企画の小部屋ページへ戻る | リストに戻る | このページのTopに戻る。 |
- MKML
-
MKMLのモジュールサイズは、1サイズのみです。
140㎜ｘ140㎜(MKML-S、MKML-C)
板枠の構成違いにより、直線モジュールと、コーナーモジュールの種類存在します。
コントロールパネルの配置の有無による、構成別けも存在します。
MKML設計図

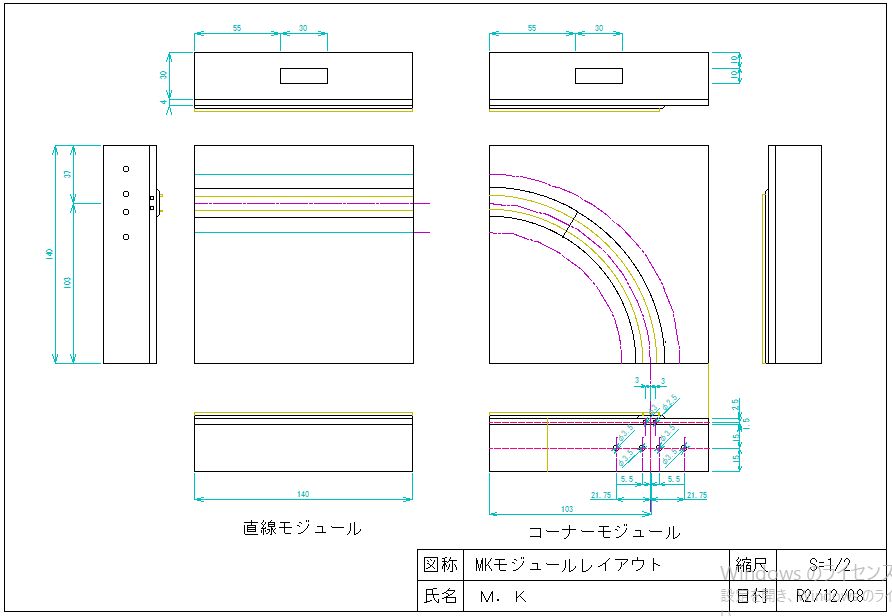

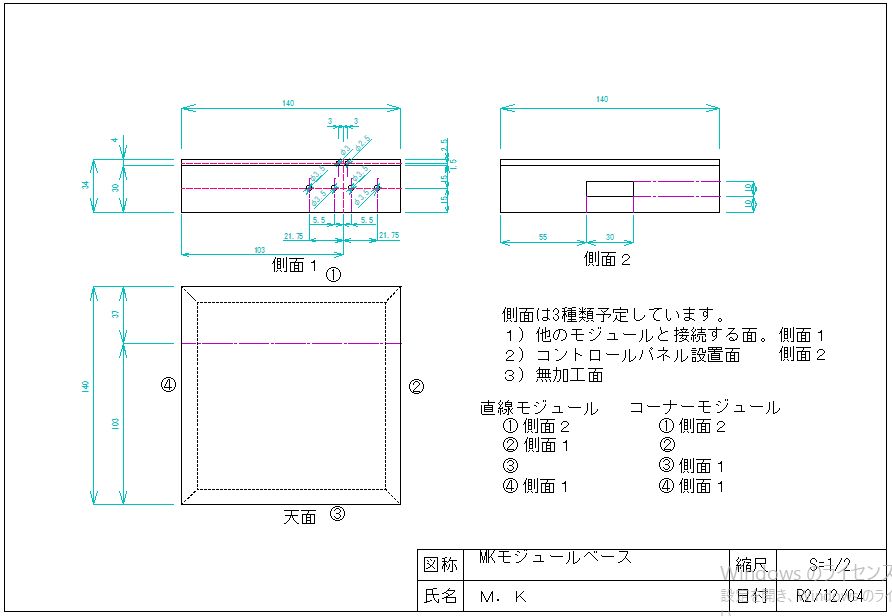

図 MKMLベース設計図 図 MKML外観図 MKML設計ファイル JWC：MKMLベース設計図 JWC：MKML外観図 DXF:MKMLベース設計図 DXF:MKML外観図
| 企画の小部屋ページへ戻る | リストに戻る | このページのTopに戻る。 |
- OMLType1
-
OMLType1のベースモジュールのサイズは、一般的なモジュールのサイズと同一です。
- 直線モジュール 900㎜X300㎜(OML-Tyep1-S1)
- コーナーモジュール 450㎜X450㎜(OML-Type1-C)
600㎜X300㎜(OML-Type1-S2)
OMLType1-S1設計図

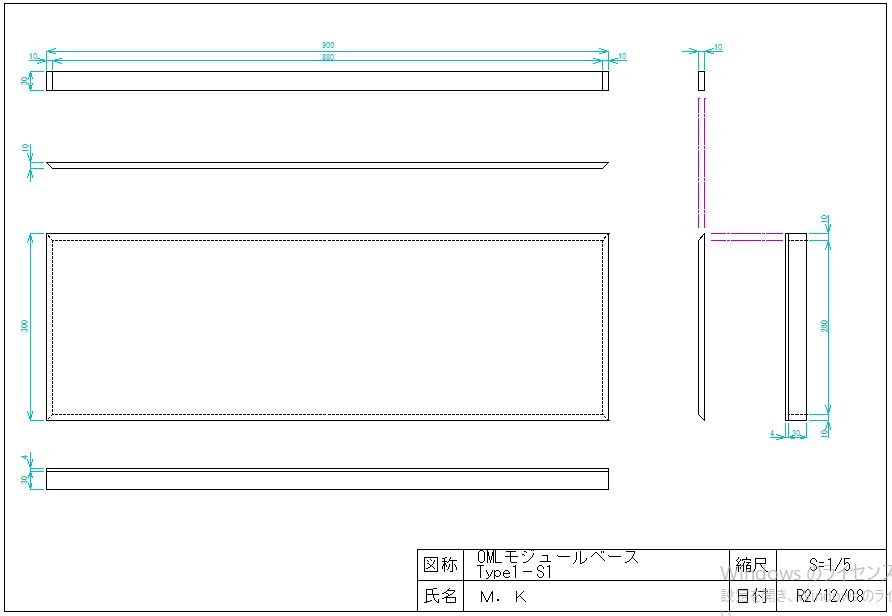

図 OMLType1-S1 OMLType1-S1設計ファイル JWC:OMLType1-S1 DXF:OMLType1-S1
- OMLType2Ver.1
-
OMLType2Ver.1は、MKMLの拡張版に当たるサイズで、基本2サイズになります。
- 300㎜X150㎜(OML-Type2-S1) 直線モジュール
- 150㎜X150㎜(OML-Type2-S2) 直線モジュール、コーナーモジュール
OMLType2-S1設計図

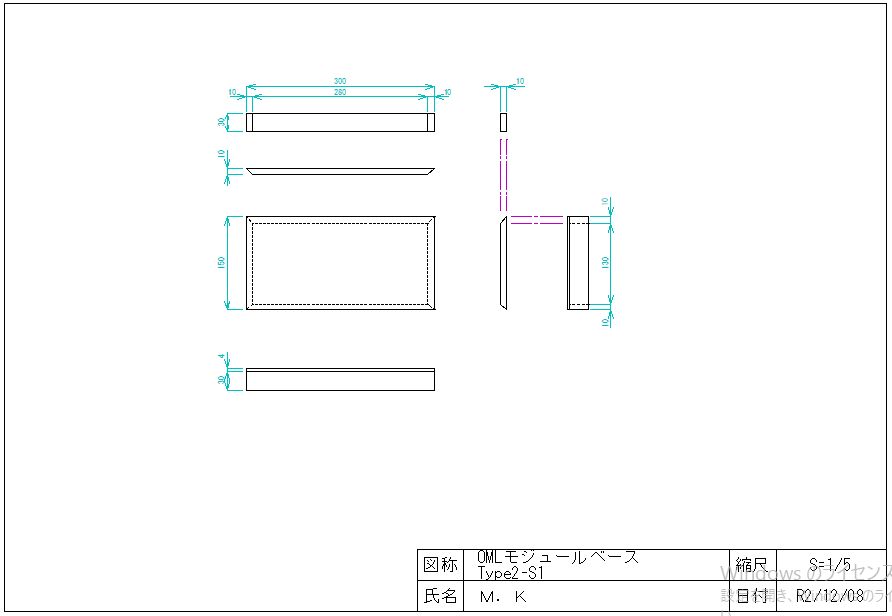

図 OMLType2-S1 OMLType2-S1設計ファイル JWC:OMLType2-S1 DXF:OMLType2-S1
- OMLType2Ver.2
-
OMLType2Ver.2は、MKMLの拡張発展版で複数のサイズ規定します。
- 直線モジュール 300㎜X150㎜(OML-Type2-S1)
- コーナーモジュール 360㎜X360㎜(OML-Type2-C1)
150㎜X150㎜(OML-Type2-S2)
220㎜X220㎜(OML-Type2-C2)
-
＝注意＝
ここに掲載されていない図面に関しては鋭意製作中ですが、基本的な構造は寸法以外変更ありません。
| 企画の小部屋ページへ戻る | リストに戻る | このページのTopに戻る。 |
| 企画の小部屋ページへ戻る | リストに戻る | このページのTopに戻る。 |
| 企画の小部屋ページへ戻る | リストに戻る | このページのTopに戻る。 |
- 更新履歴
-
将来規定の変更に対応する為、サイトの更新内容の記録に成ります。
規定更新履歴 日時 項目 更新内容 2021-11-25 修正 OML基本規定のページ更新に伴う、リンク先の修正。 2021-10-26 修正 ページ内文言修正。
規定ページ内内容見直しによる、リンク先修正。2021-02-01 モジュールサイズ一覧の公開 2021-01-04 ページ内リンク 構成見直し。
一部リンクを拡張規定と統合。2020-12-30 体裁変更 2020-12-15 初稿発行
