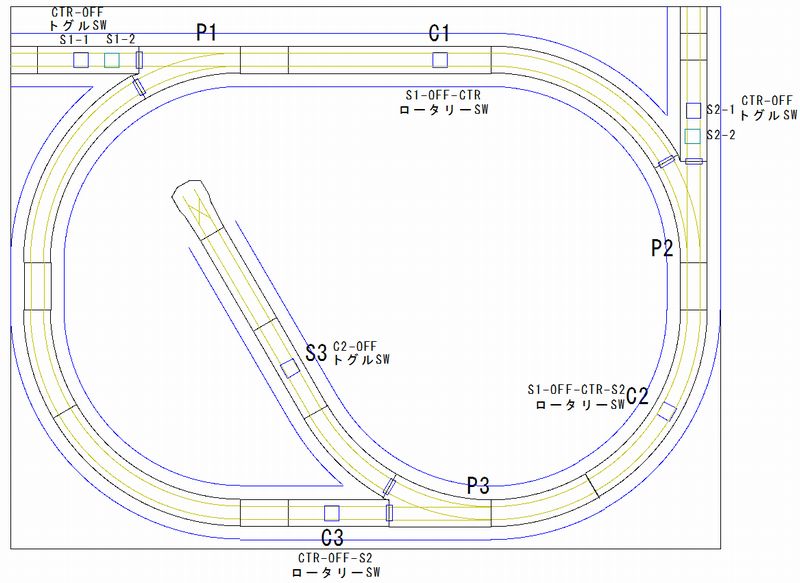

今後製作するレイアウトの素養検証用レイアウト。今回は主にコントローラー周りの素養検証を実施。

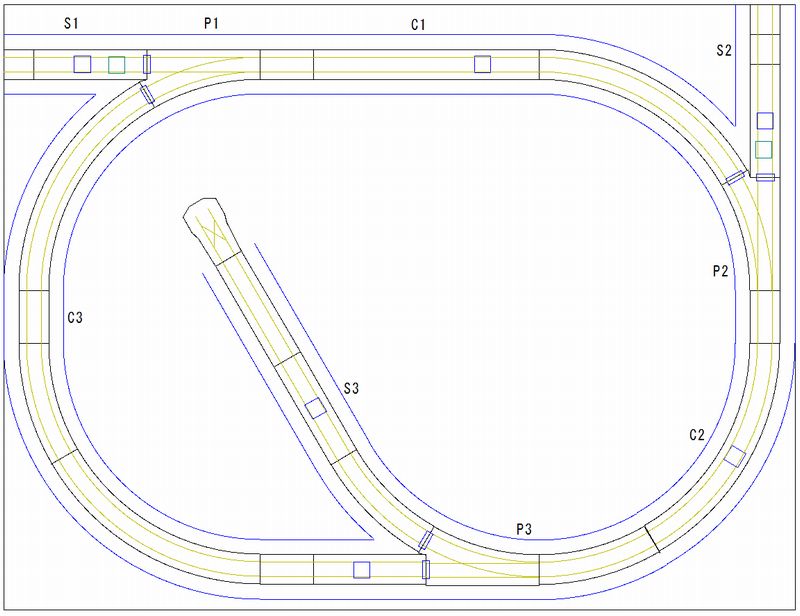

S1から進入し、C1-C2-C3とエンドレスを周回したり、
P3-からS3へ進入し、S2に向けて方向転換出来たり、
します。

S1から進入し、S1に向かい出発する事も出来ます。
同様にS2も運転が可能です。

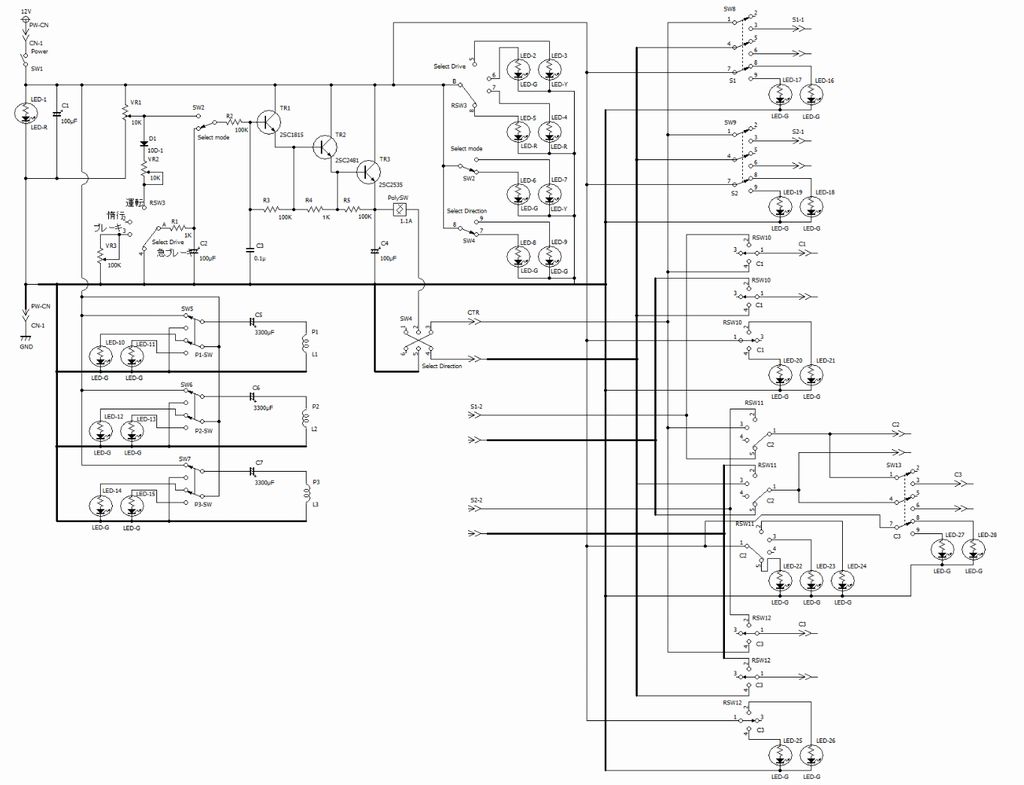

加減速回路付きコントローラーにポイント制御、
セクション給電制御回路、表示回路を組込みました。
給電制御部分については、今回試作部分に当たります。
セレクトが上手く制御できるかどうか、外部からの
給電がきちんと行えるかなどの検証を行う予定です。

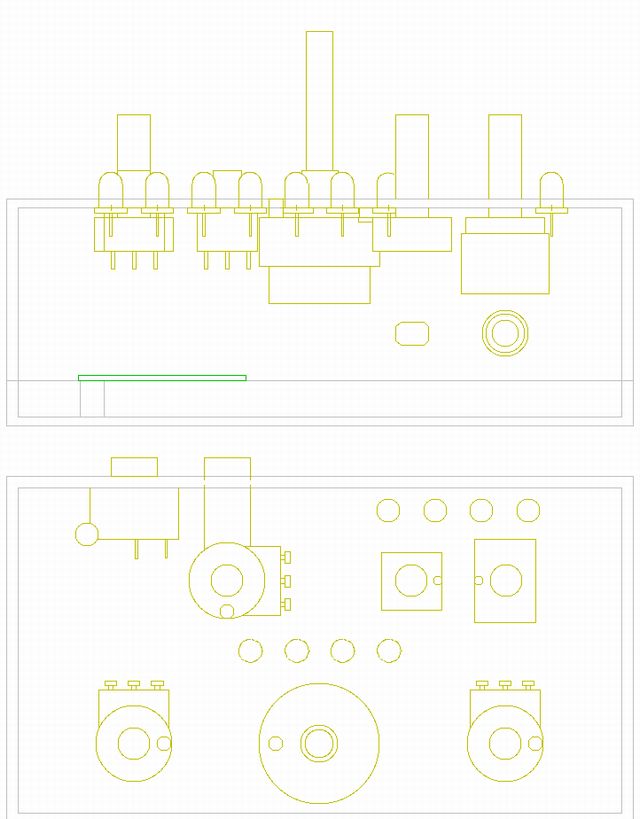

コントローラー外観図。

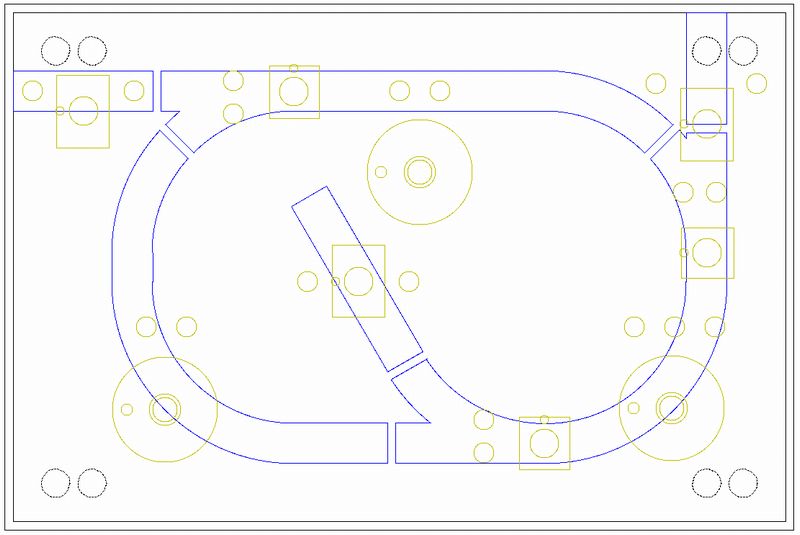

当初は、コントロールパネルに組込む予定でしたが、
検証要素が多すぎる為に、分けて製作する事としました。
この為、試作コントローラーをグレードアップして製作する事と
としました。
コントローラーの一台分パーツに余裕が出来るので、次回の
製作予定のコントローラーがアップグレードされると思います。

本当でしょうか・・・。

試作コントローラーからの変更点
出力用の端子は、汎用の物からTomix純正の物へ変更します。
記録上は余り目立たない点ではあります。

SW類を一部見直し、PowerSWをロッカSWに変更し、Mode選択、
進行方向選択SWをLED表示回路追加の為変更しました。

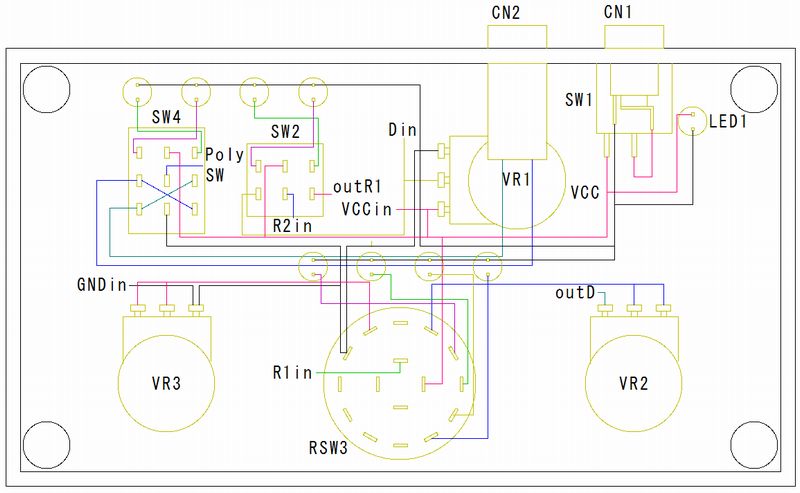

コントローラー回路実態配線図
加減速回路付きコントローラーにポイント制御、
セクション給電制御回路、表示回路を組込みました。
給電制御部分については、今回試作部分に当たります。
セレクトが上手く制御できるかどうか、外部からの
給電がきちんと行えるかなどの検証を行う予定です。

スイッチ類が増えるので、それなの大きさには成りました。
識別用LEDの設置をし、選択したスイッチとの整合性確認を
し易くしました。
C1とC3のSWに関しては、トグルSWでも対応が出来るのですが、
当初の計画ではC2同様の回路設計をしていた名残です。
